86排瓶機系列
本機位于退火爐后端，用于將退火爐網帶的玻璃瓶罐排成單行，連續、平穩輸送至包裝臺，輸送過程中加入檢測設備進行產品的質檢，也可以提供燈箱用于人工檢驗，適用于各種規格的退火爐。
說明：
1. X863為三排鏈形式，X864、B864、Y864均為四排鏈形式，865為五排鏈形式，X866為6排鏈形式。

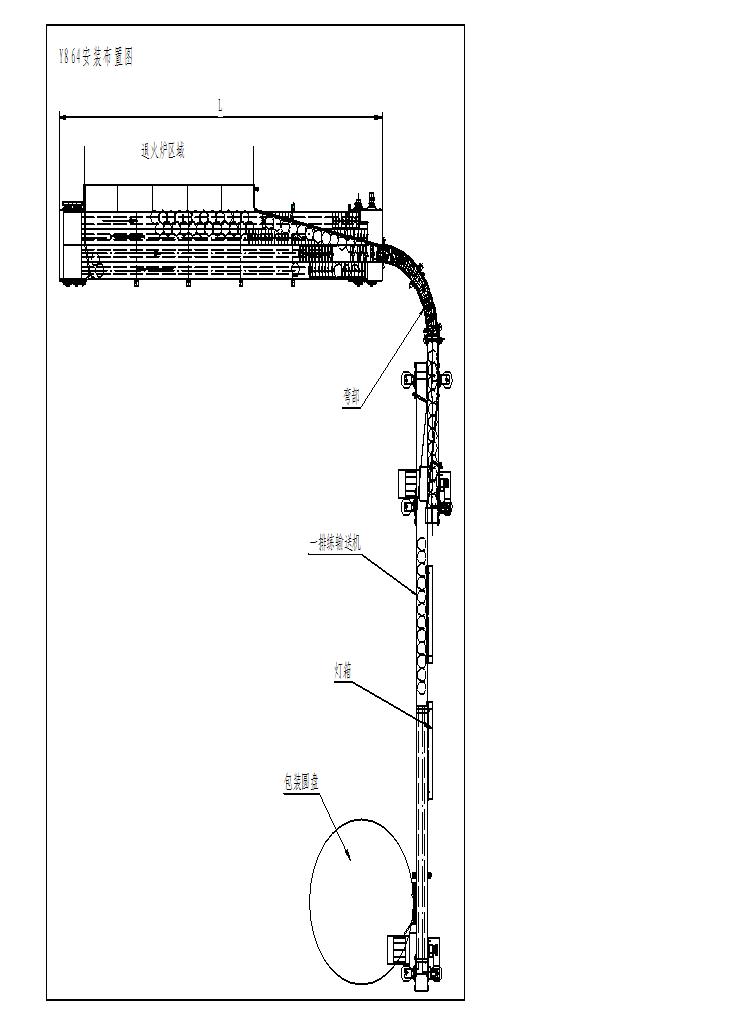

2. Y864為彎部過渡形式，其余均為過渡圓盤形式。

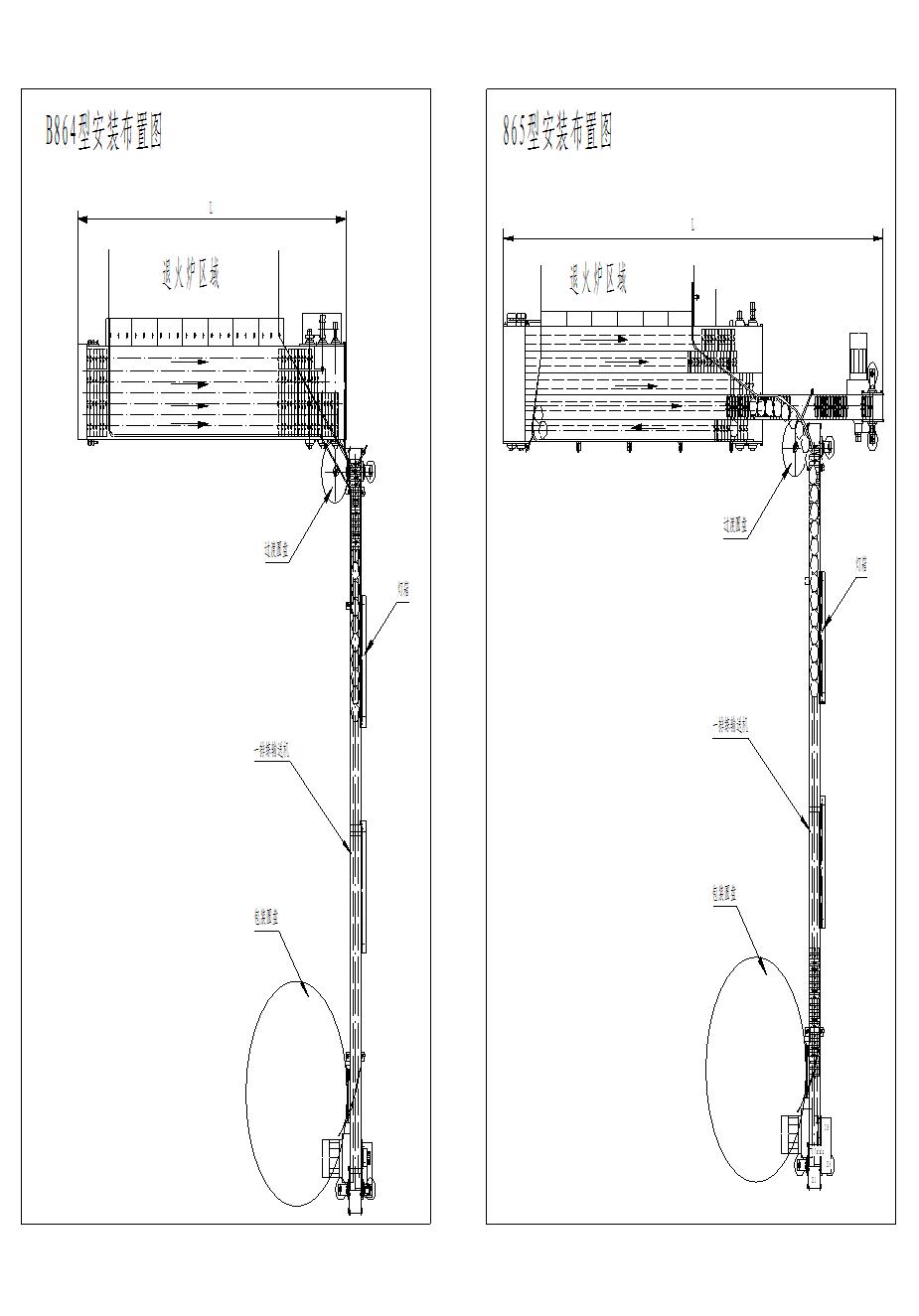

3. X863、B864與X866安裝布置形式相同，X864與865安裝布置形式相同。.
4. 各機型的一排鏈長度尺寸由客戶根據具體場地提供數據。
5. 燈箱安裝位置根據用戶需要現場安裝。
主要技術參數：
|
技術參數 |
范圍 |
|
適宜玻璃制品直徑ｍｍ |
≤110 |
|
輸送鏈速度m/min |
4～18 |
|
輸送鏈寬度ｍｍ |
114.3 |
|
機器高度ｍｍ |
900～1050 |
|
配用動力Kw |
0.75*2/0.55 |
|
排瓶機組規格表 | |||||||||
|
退火爐規格 |
1.2M |
1.5M |
1.8M |
2.1M |
2.4M |
2.7M |
3.0M |
3.3M |
3.6M |
|
X863型L長度 |
2.9M |
3.2M |
3.5M |
3.8M |
4.1M |
4.4M |
4.7M |
5.0M |
5.3M |
|
X864型L長度 |
4.2M |
4.5M |
4.8M |
5.1M |
5.4M |
5.7M |
6.0M |
6.3M |
6.6M |
|
B864型L長度 |
2.9M |
3.2M |
3.5M |
3.8M |
4.1M |
4.4M |
4.7M |
5.0M |
5.3M |
|
Y864型L長度 |
2.9M |
3.2M |
3.5M |
3.8M |
4.1M |
4.4M |
4.7M |
5.0M |
5.3M |
|
865型L長度 |
4.2M |
4.5M |
4.8M |
5.1M |
5.4M |
5.7M |
6.0M |
6.3M |
6.6M |
|
X866型L長度 |
3.1M |
3.4M |
3.7M |
4.0M |
4.3M |
4.6M |
4.9M |
5.2M |
5.5M |
本機共分X863、X864、X864、B864、865、X866六大系列，各機型規格、安裝布置圖與主要技術參數見下表。
